Productos / Cadenas y accesorios Grado 80 / Cadenas grado 80

SEGÚN NORMA EN 818-2

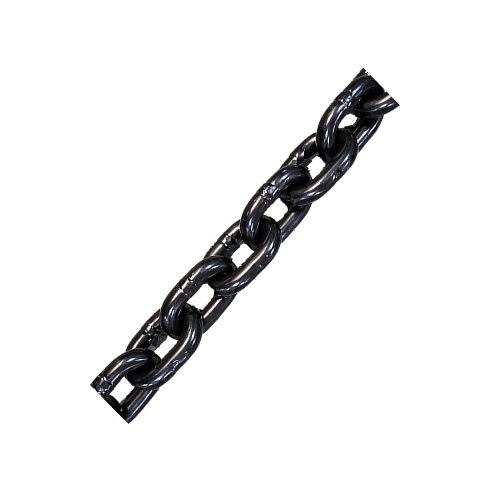

CADENAS DE GRADO 80 SEGÚN NORMA EN 818-2

Referencias

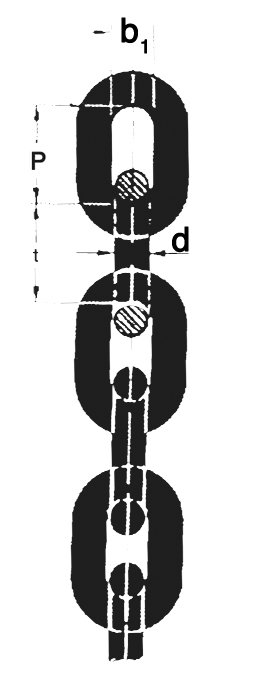

Código	Ø mm	C.M.U. Kg	P mm	b1 ≈mm	Peso Kg/m
4CAG080D06BEZ	6-8	1120,00	18,00	8,00	0,80
4CAG080D07BEZ	7-8	1500,00	21,00	10,50	1,10
4CAG080D08BEZ	8-8	2000,00	24,00	10,80	1,50
4CAG080D10BEZ	10-8	3150,00	30,00	13,50	2,30
4CAG080D13BEZ	13-8	5300,00	39,00	17,50	3,80
4CAG080D16BEZ	16-8	8000,00	48,00	21,50	6,10
4CAG080D20BEZ	20-8	12500,00	60,00	27,00	9,00
4CAG080D22BEZ	22-8	15000,00	66,00	29,50	10,90
4CAG080D26BEZ	26-8	21200,00	78,00	35,00	15,20
4CAG080D32BEZ	32-8	31500,00	96,00	52,00	22,70

CARGA MÁXIMA DE UTILIZACIÓN (C.M.U.)(Tn)

Ø mm	Eslinga de un solo ramal	Eslinga 2 ramales 0º<ß≤45º Factor 1,4	Eslinga 2 ramales 45º<ß≤60º Factor 0,1	Eslinga 3 y 4 ramales 0º<ß≤45º Factor 2,1	Eslinga 3 y 4 ramales 45º<ß≤60º Factor 1,5	Eslingas sin fin de nudo corredizo	Ahorcado
6	1,12	1,60	1,12	2,36	1,70	1,80	0,90
7	1,50	2,12	1,50	3,15	2,24	2,50	1,25
8	2,00	2,80	2,00	4,25	3,00	3,15	1,60
10	3,15	4,25	3,15	6,70	4,75	5,00	2,50
13	5,30	7,50	5,30	11,20	8,00	8,50	4,25
16	8,00	11,20	8,00	17,00	11,80	12,50	6,30
20	12,50	17,00	12,50	26,50	19,00	20,00	10,00
22	15,00	21,20	15,00	31,50	22,40	23,60	11,80
26	21,20	30,00	21,20	45,00	31,50	33,50	17,00
32	31,50	45,00	31,50	67,00	47,50	50,00	25,20
36	40,00	56,00	40,00	85,00	60,00	63,00	32,00
40	50,00	71,00	50,00	106,00	75,00	80,00	40,00

COEFICIENTE DE SEGURIDAD 1:4

Estos valores están basados en la hipótesis de que la carga de la eslinga es simétrica. (Esto significa que cuando se eleva la carga, los ramales de la eslinga de cadena se disponen simétricamente en un mismo plano y forman ángulos iguales con la vertical).
En el caso de carga asimétrica, se debería limitar la carga a la mitad de la carga máxima de utilización marcada.
