GRILLETES DE ALTA RESISTENCIA POLARES GRADO 8

Marcado del grillete

Condiciones de trabajo

No trabajar fuera del intervalos de temperaturas -20°C < A < 200 °C No utilizar los grilletes expuestos a soluciones ácidas ni expuestos a vapores ácidos u otros productos químicos. Se debe consultar al fabricante si se va a exponer el grillete a concentraciones químicas. No usar en condiciones excepcionalmente peligrosas, como las actividades en alta mar, la elevación de personas, y cargas de material potencialmente peligroso (metales en fusión, materias corrosivas o fisibles). (Debe evaluarse por una persona competente).

Verificación del grillete antes de cualquier utilización

Antes de cualquier utilización se debe inspeccionar el grillete a fin de detectar cualquier daño o deterioro evidente.

Verificar que el cuerpo y el bulón del grillete son de la misma medida, tipo y fabricación.
Todas las marcas son legibles.
Las roscas del cuerpo y del bulón no están dañadas.
El cuerpo y el bulón no están torcidos.
El cuerpo y el bulón no están gastados indebidamente.
El cuerpo y el bulón están exentos de entallas, muescas, grietas y corrosión.

Asegurarse, si procede de que el bulón está correctamente atornillado en la cabeza del grillete, es decir apretar a mano y después por medio de un punzón u otro útil apropiado, hasta que la parte aplastada del bulón asiente en la capeza del grillete. Asegurarse de que el bulón es lo suficientemente largo para que pueda meterse completamente en la cabeza roscada, o la parte aplastada del bulón haga tope sobre la otra cabeza.

Un posicionamiento incorrecto del bulón se puede deber a un bulón doblado, a un roscado de menor paso, o a la mala alineación de los agujeros. En estos casos no se debe utilizar nunca el grillete.

No sustituir nunca el bulón de un grillete excepto por uno del mismo tamaño, clase y especificación, ya que puede no ser apropiado para las cargas exigidas.

Uso del grillete

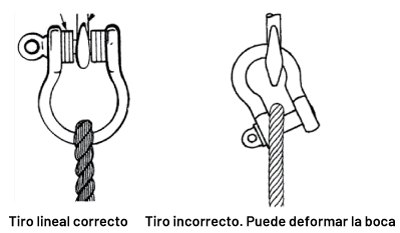

Los grilletes no deben usarse de manera que originen cargas laterales. En general, esto significa que el cuerpo del grillete debe recibir la carga a lo largo del eje de su lineal central.

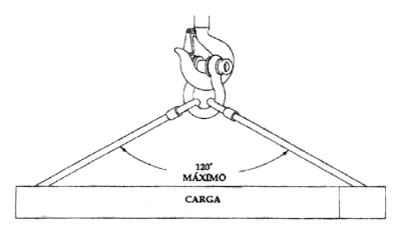

Cuando se usa un grillete para unir 2 eslingas al gancho de un aparato de elevación se deberían unir las dos eslingas en el cuerpo de un grillete tipo lira y colocar el gancho en el bulón del grillete. Los ángulos entre las eslingas no deben ser superiores a 120°. (Cuanto mas se abre el ángulo, más aumenta la carga en cada ramal y por tanto en los grilletes. ¡Hay que tener en cuenta este efecto!).

Para evitar cargar el grillete con una carga excéntrica, se pueden colocar unos espaciadores en uno o ambos extremos del bulón del grillete.

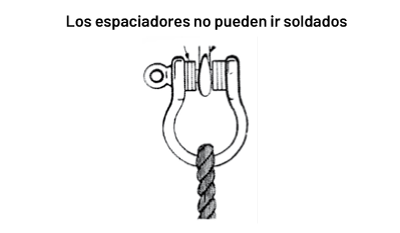

No se debe reducir la anchura entre las mordazas del grillete soldando arandelas o espaciadores a las caras interiores de las cabezas, o cerrando las mordazas, porque eso tendrá un efecto pernicioso en las propiedades del grillete.

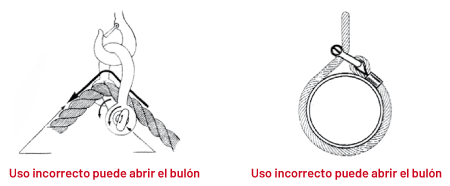

Evitar las aplicaciones en las que debido al movimiento (por ejemplo de la carga o del cable) el bulón del grillete pueda girar y eventualmente desatornillarse.

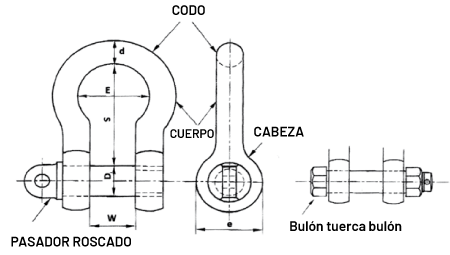

En las aplicaciones en las que el bulón debe dejarse en su lugar durante periodos de tiempo prolongados, o cuando se requiera un máximo de seguridad, se debe utilizar un bulón del tipo tuerca bulón (ref X).

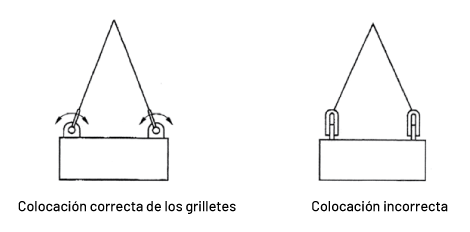

Ejemplos prácticos de utilización

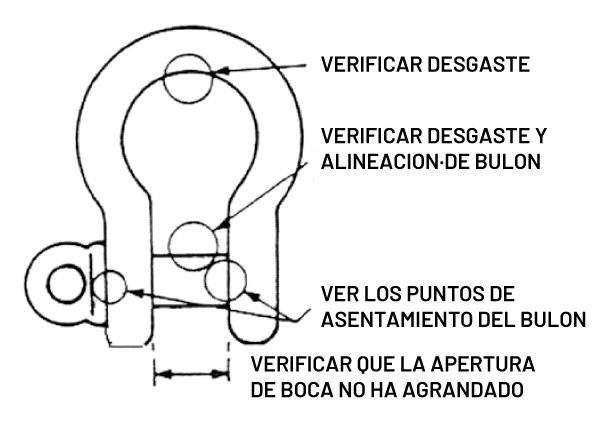

Puntos a revisar previo a la utilización del grillete

Los grilletes en uso deberían someterse a un examen periódico completo por una persona competente. El periodo entre estos exámenes depende del grado de utilización, pero no debe exceder de 6 meses.

Condiciones de trabajo

Apertura de boca insuficiente (Inferior al ancho de gaza)

Eslinga de poliéster pellizcada reduce carga de rotura de eslinga

La superficie de apoyo correcta es de aproximadamente el 80 % del ancho de boca

Radio de curvatura de grilletes inferior 75% del ancho de gaza de eslinga

Provoca abultamiento y reduce carga de rotura de eslinga

Tiro incorrecto puede abrir la boca del grillete

Ahorcamiento correcto

Ahorcamiento incorrecto, se puede abrir el grillete

Cuando se trabaje con eslingas de cable, el diámetro de apoyo del bulón debe ser mayor a 2 veces el diámetro del cable para no reducir las cargas de rotura según norma.
