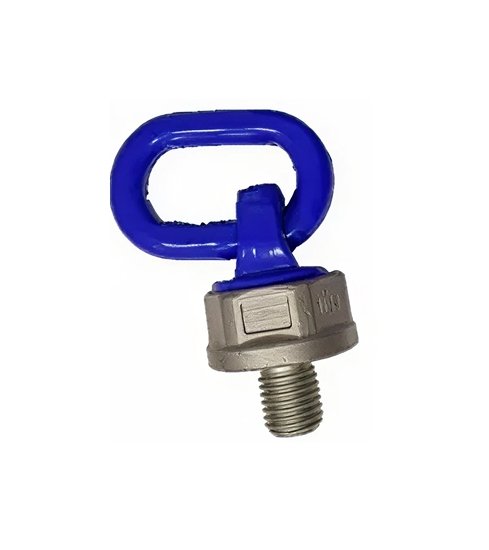

Cáncamo giratorio XP

Todos los cáncamos XP cumplen o superan los requerimientos de la ASME B30.26.

Fabricados según la norma EN 1677-1 y conforme a la Directiva de Maquinaria 2006/42/CE.

Los cáncamos XP están fabricados con acero de aleación, templados y revenidos.

Giratorio 360° con anilla abatible 180°.

Tornillos de rosca métrica (ASM/ANSI B18.3.1 M), de acero aleado 10.9.

Probados y certificados individualmente a 2,5 veces la carga de trabajo.

Capacidad de fatiga garantizada para 20.000 ciclos a 1,5 veces la carga de trabajo.

Testados al 100% a un ángulo de 90° e inspeccionados mediante partículas magnéticas.

Las superficies de contacto deben ser planas. Antes de iniciar la maniobra de elevación, debe asegurarse de que estén roscados hasta el final de la rosca.

Factor de seguridad 4:1.

Ficha técnicaSolicita presupuesto

Referencias

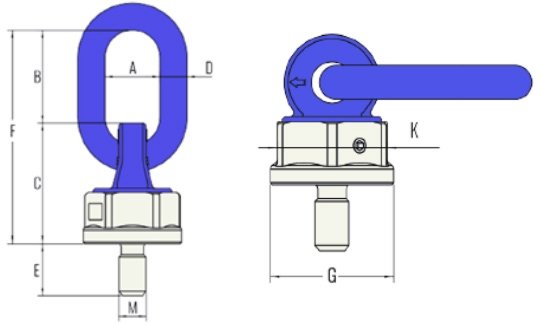

Referencia CMU
Tn 		Métrica
mm 		Dim.
mm
E 		Dim.
mm
A 		Dim.
mm
B 		Dim.
mm
C 		Dim.
mm
D 		Dim.
mm
F 		Dim.
mm
G 		Dim.
mm
K 		Apriete
Nm 		Peso
kg
6CBEZXP0812 0.4 M8 12.0 30 43.5 54.0 12 97.5 40 37.0 10-40 0.44
6CBEZXP1019 0.6 M10 19.0 30 43.5 54.0 12 97.5 40 37.0 10-40 0.45
6CBEZXP1219 0.7 M12 19.0 30 43.5 54.0 12 97.5 40 37.0 15-40 0.45
6CBEZXP1431 1.25 M14 31.8 30 43.5 54.0 12 97.5 40 37.0 30-100 0.45
6CBEZXP1631 1.5 M16 31.8 30 43.5 54.0 12 97.5 40 37.0 45-130 0.48
6CBEZXP2038 2.50 M20 38.1 40 68.0 88.0 20 156.0 72 64.5 100-170 2,2
6CBEZXP2438 4.00 M24 38.1 40 68.0 88.0 20 156.0 72 64.5 100-170 2,2
6CBEZXP3050 6.70 M30 50.0 51 95.5 104.5 22 200.0 81 74.0 270-600 3,6
6CBEZXP3654 10.00 M36 54.0 51 95.5 104.5 22 200.0 81 74.0 270-600 3,7
6CBEZXP4263 13.00 M42 63.0 65 107.5 121.5 26 229.0 96 85.0 350-800 5,8
Bezabala se reserva el derecho a modificar las medidas e indicaciones referenciadas.

Carga de Trabajo Tn

Referencia Métrica 1 ramal
0º 		2 ramales
0º 		1 ramal
90º 		2 ramales
90º 		2 ramales
0-45º 		2 ramales
45-60º 		2 ramales
asimétrico 		3/4 ramales
0-45º 		3/4 ramales
45-60º 		3/4 ramales
asimétrico
6CBEZXP0812 M8 0.6 1.2 0.40 0.8 0.6 0.4 0.4 0.8 0.6 0.4
6CBEZXP1019 M10 0.9 1.8 0.60 1.2 0.8 0.6 0.6 1.3 0.9 0.6
6CBEZXP1219 M12 1.2 2.4 0.70 1.4 1.0 0.7 0.7 1.5 1.1 0.7
6CBEZXP1431 M14 2.0 4.0 1.25 2.5 1.8 1.3 1.3 2.6 1.9 1.3
6CBEZXP1631 M16 2.6 5.2 1.50 3.0 2.1 1.5 1.5 3.2 2.3 1.5
6CBEZXP2038 M20 4.0 8.0 2.50 5.0 3.5 2.5 2.5 5.3 3.8 2.5
6CBEZXP2438 M24 7.0 14.0 4.00 8.0 5.6 4.0 4.0 8.4 6.0 4.0
6CBEZXP3050 M30 10.0 20.0 6.70 13.4 9.4 6.7 6.7 14.1 10.1 6.7
6CBEZXP3654 M36 15.0 30.0 10.00 20.0 14.0 10.0 10.0 21.0 15.0 10.0
6CBEZXP4263 M42 17.0 34.0 10.30 20.0 13.0 13.0 13.0 27.3 19.5 13.0
Bezabala se reserva el derecho a modificar las medidas e indicaciones referenciadas.
