Anilla de transporte soldable

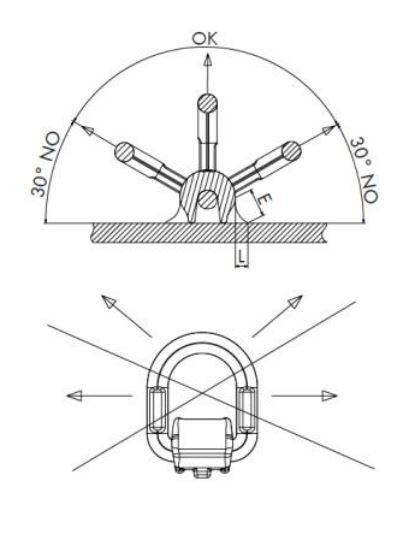

ANILLA SOLDABLE BMDS-planos

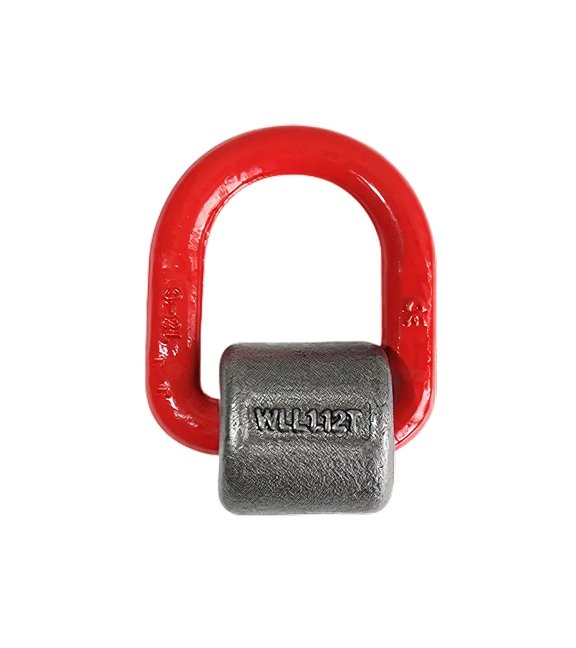

Anilla transporte soldable BMDS 803
Productos / Cáncamos

Anilla soldable BMDS

Anilla de tiro frojada, fabricada según norma EN 1677-1 de acuerdo a la directiva de maquinaria 2006/42/CE.

Bloque soldable forjado en material ST52-3.

El material en que se coloca la anilla debe aceptar la soldadura. (acero standard con un contenido máximo en carbono 0,4%)

La pared de apoyo debe ser lo suficientemente ancha para tener un buen agarre. (* Tener en cuenta la tabla inferior)

Realizar al menos 2 cordones de soldadura superpuestos para garantizar una penetración perfecta. La soldadura debe ser según norma EN 287 ó normas AWS.

Verificar el espesor del cordón de soldadura. Debe rellenar totalmente el espacio formado entre la pared de apoyo y el chaflan de 45º de la placa a soldar.

Tª de trabajo entre -20°C y +100°C para respetar las capacidades de carga.

Factor de seguridad 4:1.

Ficha técnicaSolicita presupuesto

* Espesor mínimo de pared de apoyo

Referencia Código Medida nominal Espesor mínimo de
pared de apoyo
BMDS1 6CANTAPS0001T 6 4
BMDS2 6CANTAPS0002T 7/8 6
BMDS3 6CANTAPS0003T 10 7
BMDS5 6CANTAPS0005T 13 8
BMDS8 6CANTAPS0008T 16 9
BMDS10 6CANTAPS0010T 18 11
BMDS15 6CANTAPS0015T 22 14

Referencias

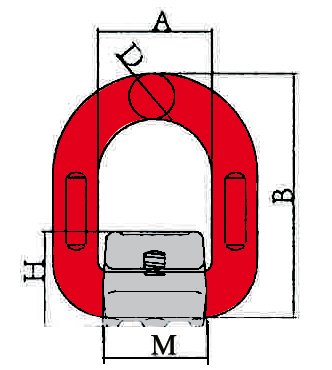

Referencia Código Métrica CMU
Tn 		BL
Tn 		A±2 B±3 D±2 M±1,5 H±0,3 Peso
Kg
BMDS1 6CANTAPS0001T 6 1,12 4,48 41 78,5 13,0 37 33,5 0,40
BMDS2 6CANTAPS0002T 7/8 2,00 8,00 42 88,0 14,0 38 35,5 0,47
BMDS3 6CANTAPS0003T 10 3,15 12,80 45 94,0 17,0 43 39,0 0,69
BMDS5 6CANTAPS0005T 13 5,30 21,20 55 118,0 22,0 50 49,0 1,46
BMDS8 6CANTAPS0008T 16 8,00 32,00 70 141,0 26,5 67 52,0 2,50
BMDS10 6CANTAPS0010T 18 10,00 40,00 85 165,0 28,0 78 63,5 2,80
BMDS15 6CANTAPS0015T 22 15,00 60,00 93 188,0 34,0 90 72,0 5,79
Bezabala se reserva el derecho a modificar las medidas e indicaciones referenciadas.
