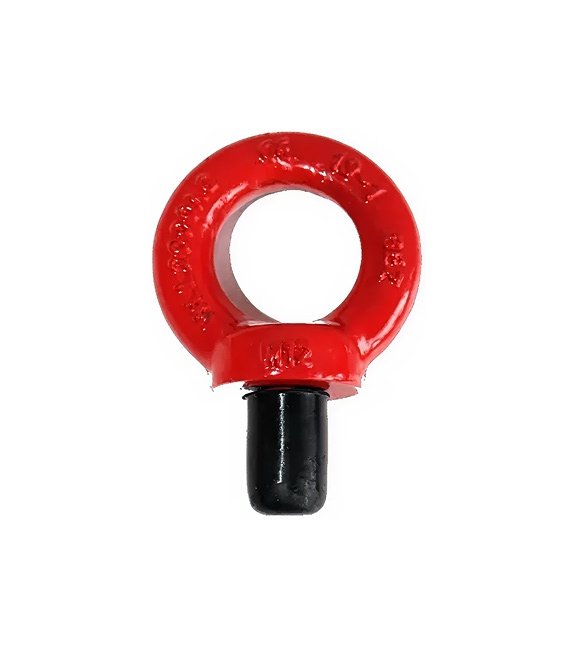

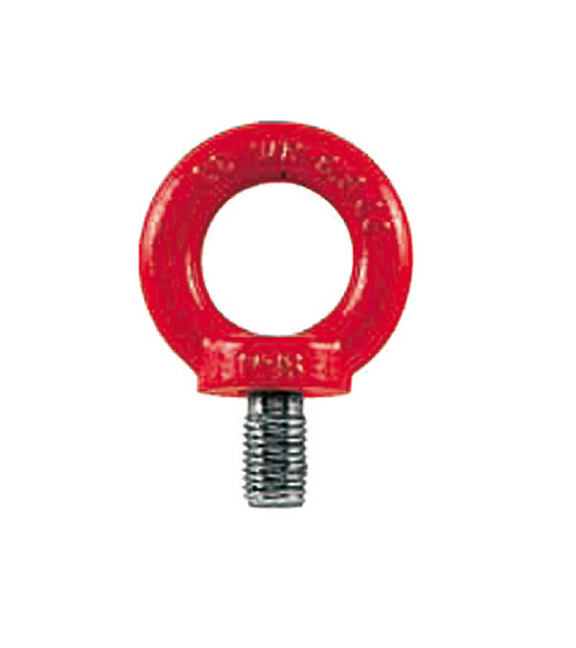

Cáncamo macho BMR

Según norma EN 1677-1 de acuerdo a la directiva de maquinaria 2006/42/CE.

Los cáncamos BMR están fabricados con acero de aleación 8.8, templados y revenidos.

Probados y certificados individualmente a carga de 2,5 veces la carga de trabajo.

Capacidad de fatiga clasificada a 20.000 ciclos a 1,5 veces la carga de trabajo.

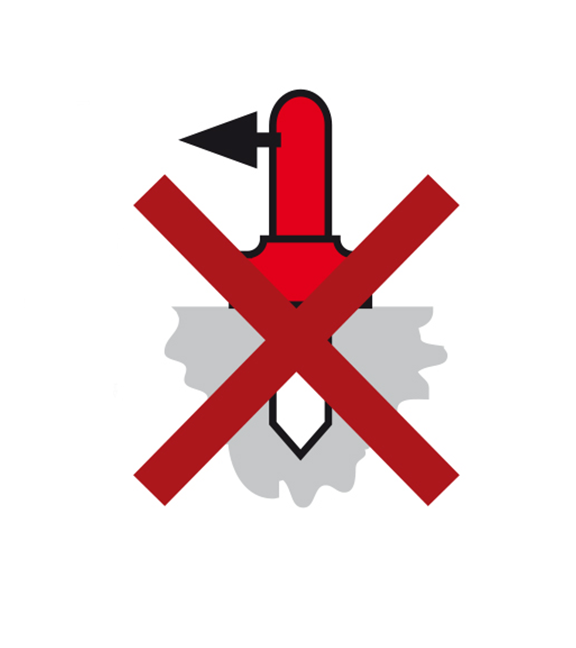

Las superficies de contacto deben ser planas.

Antes de empezar la maniobra de elevación, debe asegurarse de que estén roscados hasta el final de la rosca.

Antes de empezar la maniobra se debe ajustar la dirección de tiro.

Factor de seguridad 4:1

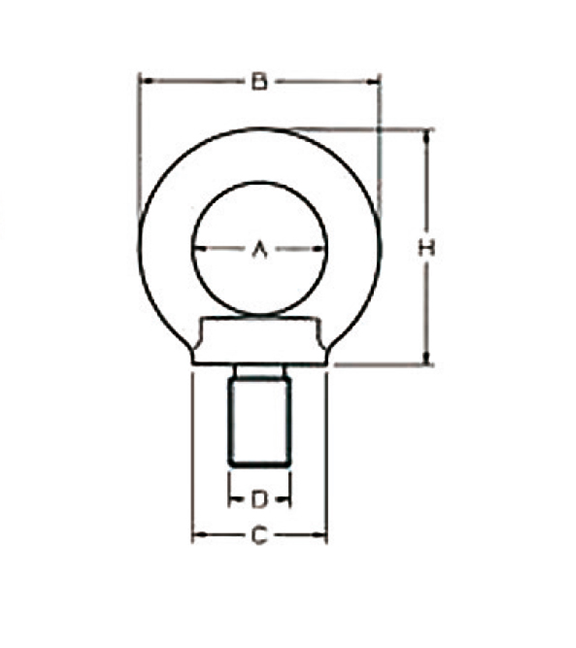

Referencia	Código	Métrica	CMU Tn. 0º	Dim. mm D	Dim. mm K	Dim. mm N	Dim. mm L	Dim. mm C	Peso Kg
BMR6	6CANMBEZ80306	M6	0,40	28,00	13,00	16,00	42,00	17,00	0,05
BMR8	6CANMBEZ80308	M8	0,80	36,00	15,00	20,00	51,00	20,00	0,06
BMR10	6CANMBEZ80310	M10	1,00	45,00	18,00	25,00	63,00	25,00	0,11
BMR12	6CANMBEZ80312	M12	2,00	54,00	22,00	30,00	75,00	30,00	0,18
BMR14	6CANMBEZ80314	M14	3,00	63,00	28,00	35,00	88,00	35,00	0,28
BMR16	6CANMBEZ80316	M16	4,00	63,00	28,00	35,00	88,00	35,00	0,28
BMR20	6CANMBEZ80320	M20	6,00	72,00	30,00	40,00	101,00	40,00	0,45
BMR24	6CANMBEZ80324	M24	8,00	90,00	38,00	50,00	128,00	50,00	0,87
BMR30	6CANMBEZ80330	M30	12,00	108,00	45,00	60,00	154,00	60,00	1,66

Bezabala se reserva el derecho a modificar las medidas e indicaciones referenciadas.

Referencia	Métrica	1 ramal 0º	2 ramales 0º	2 ramales 0-45º	3/4 ramales 0-45º
BMR6x13	M6x13	0,40	0,80	0,56	0,84
BMR8x13	M8x13	0,80	1,60	1,12	1,68
BMR10x17	M10x17	1,00	2,00	1,40	2,10
BMR12x21	M12x21	2,00	3,20	2,24	3,36
BMR14x21	M14x21	3,00	6,00	4,20	6,30
BMR16x27	M16x27	4,00	8,00	5,60	8,40
BMR18x27	M18x27	5,00	10,00	7,00	10,50
BMR20x30	M20x30	6,00	12,00	8,40	12,60
BMR24x36	M24x36	8,00	16,00	11,20	16,80
BMR27x45	M27x45	10,00	20,00	14,00	21,00
BMR30x45	M30x45	12,00	24,00	16,80	25,20
